DA型多級清水離心泵
一、產品概述
DA型泵是單吸多級分段式離心泵，供輸送清水及物理、化學類似于水的液體之用。本型號水泵的揚程在14米～412米，流量為10.8米3/時～720米3/時，液體***高溫度不得超過40℃，適用于礦山、工廠及城市給排水之用。

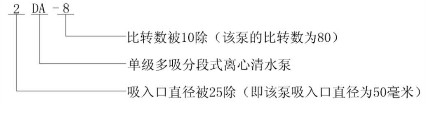

二、型號意義

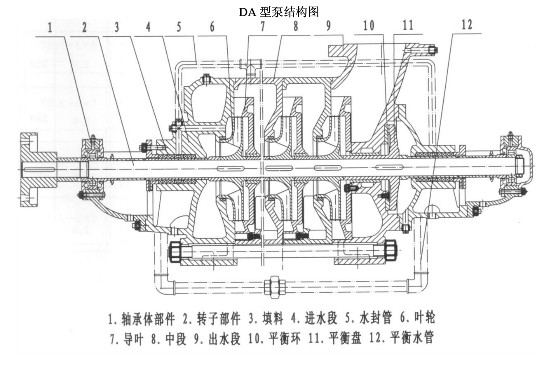

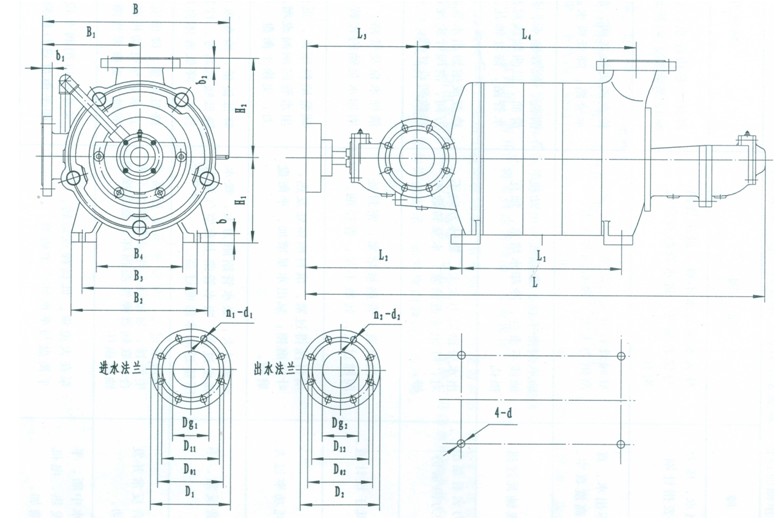

三、結構圖
四、技術特性
DA型泵為分段式多級泵，其吸入口位于進水段上成水平方向，吐出口在出水段上垂直向上。其揚程可根據使用需要而增減水泵級數，本型泵裝配精度對性能影響特 別顯著，尤其是各個葉輪的出口與導翼進口之間相對位置，每級葉輪的吐出口中心必須對準導翼的進口中心，其中稍有偏差即將使整個性能受到影響、效率降低，故 在檢修后裝配時務必注意，若有偏差必須調整，從驅動方向看，水泵均為順時針?lè )较蛐D。
五、結構特點
六、安裝拆卸
☆裝配順序：
1、將密封環緊裝在進水段上。
2、把導翼套裝在導翼上，然后將導翼固定在所有的中段上去。
3、將出水導翼、平衡環和平衡套分別裝在出水段上。
4、將裝好軸套甲和鍵的軸穿過進水段，并順鍵推入葉輪、葉輪擋套并在中段上鋪一層青殼紙，裝好中段再順鍵推進葉輪、葉輪擋套，重復以上步驟將所有葉輪、葉輪擋套及中段裝完。
5、將出水段裝在中段上，然后由拉緊螺栓將進水段、中段和出水段緊固在一起。
6、裝上平衡盤及軸套乙。擰上軸套螺母，并將尾蓋緊固在出水段上。
7、順次在二端放入填料環里面的填料、填料環、填料壓蓋及擋水圈，井將軸承甲、乙部件分別緊固在進水段和尾蓋上。裝好后，轉動一下軸，檢查轉子部分是否靈活。
8、裝好填料環外面的填料和填料壓蓋。注意填料環串孔中心應對準水封管中心。
9、裝上水封管、回水管、彈性聯軸器部件及所有四方螺塞。
☆泵的安裝：
1、安裝前的準備工作
(1)泵的基礎必須具有足夠的強度，基礎的質量約等于機組質量的3～5倍。
(2)檢查水泵和電機，檢查泵的零件是否有嚴重磕碰現象。
(3)檢查泵的零配件是否缺少或損壞。
(4)準備工具及起重機械。
☆安裝順序：
(1)在底座下面放置鋼的墊鐵和楔鐵。用起重吊鉤吊住底座的四個角，把底座吊在地基上方，慢慢地把底座放在每一個預制好的地腳螺栓孔的位置上。
(2)找平底座，向地腳處灌漿，達到凝固強度后，擰緊地腳螺栓。
(3)設備調整。泵與電機聯軸器之間應有間隙，一般間隙應有3～6毫米左右。水泵與電機的軸線應重合，可用塞尺測量?jì)陕?lián)軸器端面問隙的均勻度，其允差為0.06毫米，可用直尺在兩聯軸器圓周各個方向進行測量，兩聯軸器外圓表面間隙允差0．08毫米。如不符以上要求，可用調整墊進行調整。
☆管道安裝及注意事項：
(1)泵的出水口必須安裝壓力表，閘閥及止回閥。進水處應安裝真空表、底閥（用真空泵引水可不安裝底閥）。
(2)進水管道的進口處應安裝過濾網，防止大的顆粒進入泵中，損壞設備。
(3)不得將管路重量壓在泵上，使泵受力。泵停后，不得使泵承受管路中水的重力。
(4)泵的平衡水管是連接進水段和出水段的一根管，它起著平衡軸向力的作用，絕對不允許堵塞，一般泵出廠時已連接好，用戶不需要再安裝調整。
(5)水封管是連接進水段填料腔和填料函體填料腔的一根管，它起到防止泵內進氣、水潤滑及水冷卻的作用。
(6)必須采用不小于水泵進水口徑的管子進行安裝，否則會(huì )影響水泵的性能。
(7)管道在距離1米范圍內盡可能不拐彎，以減少阻力損失。
(8)管道安裝完畢后，必須進行沖洗方可與泵連接，防止焊渣等雜質進入泵內，損壞葉輪。
七、性能參數
2DA-8型泵工作性能表
泵的型號 | 流量Q | 揚程H （m） | 轉速n （r/min） | 功率P（kW） | 效率η （%） | 必需汽蝕余量 （NPSH）r（m） | 質量 kg | ||
（m3/h） | （L/s） | 軸功率 | 電機功率 | ||||||
2DA-8×2 | 10.8 14.4 18 21.6 | 3 4 5 6 | 20 18.6 16.6 14 | 1450 | 1.18 1.32 1.48 1.65 | 3 | 50 55 55 50 | 2.0 | 140 |
2DA-8×3 | 10.8 14.4 18 21.6 | 3 4 5 6 | 30 27.9 24.9 21 | 1450 | 1.77 1.98 2.22 2.47 | 4 | 50 55 55 50 | 2.0 | 160 |
2DA-8×4 | 10.8 14.4 18 21.6 | 3 4 5 6 | 40 37.2 33.2 28 | 1450 | 2.36 2.65 2.96 3.30 | 4 | 50 55 55 50 | 2.0 | 180 |
2DA-8×5 | 10.8 14.4 18 21.6 | 3 4 5 6 | 50 46.5 41.5 35 | 1450 | 2.95 3.31 3.70 4.12 | 5.5 | 50 55 55 50 | 2.0 | 200 |
2DA-8×6 | 10.8 14.4 18 21.6 | 3 4 5 6 | 60 55.8 49.8 42 | 1450 | 6.54 3.97 4.44 4.95 | 7.5 | 50 55 55 50 | 2.0 | 220 |
2DA-8×7 | 10.8 14.4 18 21.6 | 3 4 5 6 | 70 65.1 58.1 49 | 1450 | 4.13 4.64 5.18 5.77 | 7.5 | 50 55 55 50 | 2.0 | 240 |
2DA-8×8 | 10.8 14.4 18 21.6 | 3 4 5 6 | 80 74.4 66.4 56 | 1450 | 4.72 5.30 5.92 6.60 | 11 | 50 55 55 50 | 2.0 | 260 |
2DA-8×9 | 10.8 14.4 18 21.6 | 3 4 5 6 | 90 83.7 74.7 63 | 1450 | 5.31 5.96 6.66 7.42 | 11 | 50 55 55 50 | 2.0 | 280 |
3DA-8型泵工作性能表
泵的型號 | 流量Q | 揚程H （m） | 轉速n （r/min） | 功率P（kW） | 效率η （%） | 必需汽蝕余量 （NPSHR）r（m） | 質量 kg | ||
（m3/h） | （L/s） | 軸功率 | 電機功率 | ||||||
3DA-8×2 | 25.2 32.4 39.6 | 7 9 11 | 25 22.6 19 | 1450 | 2.82 3.12 3.42 | 4 | 61 64 60 | 2.5 | 164 |
3DA-8×3 | 25.2 32.4 39.6 | 7 9 11 | 37.5 33.9 28.5 | 1450 | 4.23 4.68 5.12 | 7.5 | 61 64 60 | 2.5 | 208 |
3DA-8×4 | 25.2 32.4 39.6 | 7 9 11 | 50 45.2 38 | 1450 | 5.63 6.24 6.83 | 11 | 61 64 60 | 2.5 | 252 |
3DA-8×5 | 25.2 32.4 39.6 | 7 9 11 | 62.5 56.5 47.5 | 1450 | 7.04 7.80 8.55 | 11 | 61 64 60 | 2.5 | 296 |
3DA-8×6 | 25.2 32.4 39.6 | 7 9 11 | 75 67.8 57 | 1450 | 8.45 9.46 10.25 | 15 | 61 64 60 | 2.5 | 342 |
3DA-8×7 | 25.2 32.4 39.6 | 7 9 11 | 87.5 79.5 66.5 | 1450 | 9.85 10.90 12.00 | 15 | 61 64 60 | 2.5 | 386 |
3DA-8×8 | 25.2 32.4 39.6 | 7 9 11 | 100 90.5 76 | 1450 | 11.25 12.50 13.70 | 18.5 | 61 64 60 | 2.5 | 430 |
3DA-8×9 | 25.2 32.4 39.6 | 7 9 11 | 112.5 101.7 85.5 | 1450 | 12.67 14.00 14.50 | 18.5 | 61 64 60 | 2.5 | 474 |
4DA-8型泵工作性能表
泵的型號 | 流量Q | 揚程H （m） | 轉速n （r/min） | 功率P（kW） | 效率η （%） | 必需汽蝕余量 （NPSHR）r（m） | 質量 kg | ||
（m3/h） | （L/s） | 軸功率 | 電機功率 | ||||||
4DA-8×2 | 36 54 72 | 10 15 20 | 34.4 32 28.4 | 1450 | 6.48 7.4 8.2 | 11 | 52 63.5 68 | 3.0 | 263 |
4DA-8×3 | 36 54 72 | 10 15 20 | 51.6 48 42.6 | 1450 | 9.72 11.1 12.3 | 15 | 52 63.5 68 | 3.0 | 321 |
4DA-8×4 | 36 54 72 | 10 15 20 | 68.8 64 56.8 | 1450 | 12.96 14.8 16.4 | 18.5 | 52 63.5 68 | 3.0 | 379 |
4DA-8×5 | 36 54 72 | 10 15 20 | 86 80 71 | 1450 | 16.2 18.5 20.5 | 30 | 52 63.5 68 | 3.0 | 437 |
4DA-8×6 | 36 54 72 | 10 15 20 | 103.2 96 85.2 | 1450 | 19.5 22.2 24.6 | 30 | 52 63.5 68 | 3.0 | 498 |
4DA-8×7 | 36 54 72 | 10 15 20 | 120.4 112 99.4 | 1450 | 22.7 25.9 28.7 | 37 | 52 63.5 68 | 3.0 | 556 |
4DA-8×8 | 36 54 72 | 10 15 20 | 137.6 128 113.6 | 1450 | 25.9 29.6 32.8 | 37 | 52 63.5 68 | 3.0 | 614 |
4DA-8×9 | 36 54 72 | 10 15 20 | 154.8 144 127.8 | 1450 | 29.2 33.4 36.9 | 45 | 52 63.5 68 | 3.0 | 672 |
5DA-8型泵工作性能表
泵的型號 | 流量Q | 揚程H (m) | 轉速n (r/min) | 功率P（kW） | 效率η (%) | 必需汽蝕余量 （NPSHR）r（m） | 質量 kg | ||
（m3/h） | （L/s） | 軸功率 | 電機功率 | ||||||
5DA-8×2 | 72 90 108 126 | 20 25 30 35 | 46 43.3 40 36 | 1450 | 13.25 14.7 16.55 18.4 | 22 | 68 72 71 67 | 3.5 | 346 |
5DA-8×3 | 72 90 108 126 | 20 25 30 35 | 69 64.8 60 54 | 1450 | 19.88 22.05 24.8 27.6 | 37 | 68 72 71 67 | 3.5 | 418 |
5DA-8×4 | 72 90 108 126 | 20 25 30 35 | 92 86.4 80 72 | 1450 | 26.5 29.4 33.2 36.8 | 45 | 68 72 71 67 | 3.5 | 489 |
5DA-8×5 | 72 90 108 126 | 20 25 30 35 | 115 108 100 90 | 1450 | 33.13 36.75 41.4 46 | 55 | 68 72 71 67 | 3.5 | 561 |
5DA-8×6 | 72 90 108 126 | 20 25 30 35 | 138 129.6 120 108 | 1450 | 39.75 44.1 49.7 55.2 | 75 | 68 72 71 67 | 3.5 | 636 |
5DA-8×7 | 72 90 108 126 | 20 25 30 35 | 161 151.2 140 126 | 1450 | 46.38 51.45 58 64.4 | 75 | 68 72 71 67 | 3.5 | 707 |
5DA-8×8 | 72 90 108 126 | 20 25 30 35 | 184 172.8 160 144 | 1450 | 53 58.8 66.2 73.6 | 90 | 68 72 71 67 | 3.5 | 780 |
5DA-8×9 | 72 90 108 126 | 20 25 30 35 | 207 194.4 180 162 | 1450 | 59.63 66.15 74.6 82.8 | 110 | 68 72 71 67 | 3.5 | |
