一、產品概述
FSB型氟塑料合金泵是單級、懸臂式離心泵,按國際標準設計,泵體采用金屬外殼內襯聚全氟乙丙烯(F46),泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體 燒結壓制成型,軸封采用外裝式波紋管機械密封,靜環選用99%氧化鋁陶瓷或氮化硅,動環采用四氟填充材料,耐腐耐磨。FSB型氟塑料離心泵適用于輸送任何 濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質,是目前世界上***強耐腐蝕裝備之一。FSB型氟 塑料離心泵具有結構緊湊合理、耐強腐蝕、密封性能?chē)烂芸煽?、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高,節約能源等 優點。

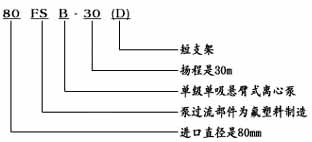

二、型號意義
三、結構圖
四、技術特性
五、結構特點
1、泵體:左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。
2、合蓋右邊一側內埋一只不銹鋼(1Cr18Ni9Ti)模壓塑料合金而成。
3、葉輪:采用接軸連接方法,金屬軸為優質鋼精加工后外包塑料合成金模壓而成,使葉輪與金屬接軸牢固地結為一體,保證軸根與葉輪后部承受隨旋轉時的扭矩力,這樣介質浸濕部分為塑料合金。
4、機械密封:采用WB2型、ST型不用冷卻水可調式端面密封技術,由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
六、安裝拆卸
七、性能參數
規格 型號 | 流量m3/h | 揚 程 m | 入 口 mm | 出 口 mm | 配用 功率 kw | 轉 速 r/min | 氣蝕 余量 m | 效 率 % |
25FSB-10L | 1.5 | 10 | 25 | 20 | 1.5 | 2900 | 4.5 | 29 |
25FSB-18L | 3.6 | 18 | 25 | 20 | 1.5 | 2900 | 4.5 | 27 |
40FSB-15L | 5 | 15 | 40 | 32 | 1.5 | 2900 | 4.5 | 51 |
40FSB-20L | 10 | 20 | 40 | 32 | 3 | 2900 | 4 | 47 |
40FSB-30L | 10 | 30 | 40 | 32 | 3 | 2900 | 4 | 55 |
40FSB-40L | 10 | 40 | 40 | 32 | 5.5 | 2900 | 4.5 | 35 |
40FSB-50L | 10 | 50 | 40 | 32 | 7.5 | 2900 | 4.5 | 33 |
50FSB-20L | 20 | 20 | 50 | 40 | 3 | 2900 | 3 | 55 |
50FSB-25L | 15 | 25 | 50 | 40 | 4 | 2900 | 4 | 64.5 |
50FSB-30L | 15 | 30 | 50 | 40 | 4 | 2900 | 4 | 70 |
50FSB-40L | 15 | 40 | 50 | 40 | 5.5 | 2900 | 4.5 | 39 |
50FSB-50L | 15 | 50 | 50 | 40 | 7.5 | 2900 | 4.5 | 38 |
65FSB-32L | 29 | 32 | 65 | 50 | 5.5 | 2900 | 3.5 | 45 |
65FSB-40L | 29 | 40 | 65 | 50 | 11 | 2900 | 4 | 53 |
80FSB-20L | 50 | 20 | 80 | 65 | 5.5 | 2900 | 4 | 72 |
80FSB-30L | 50 | 30 | 80 | 65 | 7.5 | 2900 | 4 | 64 |
80FSB-34L | 50 | 34 | 80 | 50 | 11 | 2900 | 4 | 65 |
80FSB-40L | 50 | 40 | 80 | 50 | 11 | 2900 | 4.5 | 67 |
80FSB-50L | 50 | 50 | 80 | 50 | 15 | 2900 | 4.5 | 65 |
100FSB-15L | 80 | 15 | 100 | 65 | 11 | 2900 | 4.5 | 72 |
100FSB-30L | 100 | 30 | 100 | 80 | 15 | 2900 | 4 | 74 |
100FSB-40L | 100 | 40 | 100 | 80 | 22 | 2900 | 4 | 74 |
100FSB-50L | 100 | 50 | 100 | 80 | 30 | 2900 | 4.5 | 72 |
125FSB-12L | 90 | 12 | 125 | 80 | 7.5 | 1450 | 4.5 | 73 |
125FSB-40L | 150 | 40 | 125 | 80 | 37 | 2900 | 4 | 78 |
